LK 322 Free cool unit 1"

Maaviilennyksen venttiiliyhdistelmä maalämmön keruupiiriin 1"

Tällä valmiilla maaviilennyksen venttiiliyhdistelmällä eli maakylmän kytkentäpaketilla mahdollistat asuntosi viilentämisen yhdellä tai useammalla viilennyskonvektorilla.

Venttiiliyhdistelmässä on kaikki tarvittava tehdasvalmiissa kondenssieristetyssä paketissa. Takaiskuventtiiili varmistaa maalämpönesteen kierron aina lämpökaivon tai vaakakeruupiirin kautta.

Mikä on edullisin tapa viilentää maalämpötalo?

Maalämpöpumpun lämpökaivosta voit hyödyntää edullista maaviileää lämpiminä kuukausina. Maaviilennys eli maakylmä kuluttaa sähköä vain noin 50-100W. Viilennystehoa voit saada esim. 200m kaivosta jopa 6-9 kW.

Eli maakylmä on ehdottomasti edullisin ja oikein tehtynä erittäin tehokas tapa viilentää talo. Maakylmällä toteutettu viilennys myös elvyttää ja lataa lämpökaivoa parantaen maalämpöpumpun tehoa ja hyötysuhdetta.

LK 322 maaviilennyksen venttiiliyhdistelmä käy kaikkiin myymiimme maakylmäpaketteihin.

Kytkentäpaketti sisältää:

• Valmiiksi kootun yhden kokonaisuuden
• Eristeet + lukitsimet
• Tekniset tiedot lehtisen

Usein kysytyt kysymykset:

• Kysymys: Minulla on jo maalämpöpumpun liuosputkessa harmaa eristetty laatikko. Tarvitsenko maaviilennykseen enää toista?
• Vastaus: Tarvitset. Sinulla jo oleva harmaa eristetty laatikko on hyvin todennäköisesti maalämpöliuoksen tayttöryhmä. Täyttöryhmässä ei ole maakylmän toiminnan kannalta välttämätöntä takaiskuventtiiliä, jota sanotaan myös 1-suuntaventtiiliksi.
• Kysymys: Montako konvektoria voi asentaa 1" maaviilennyksen venttiiliyhdistelmästä?
• Vastaus: Pienempää 1" maakylmän kytkentäpakettia käytetään yleensä silloin, kun on yksi maalämpökaivo. Jos kaivon syvyys on esim. 200m, voidaan siitä puhallinkonvektoreita käyttämällä saada 6-9 kW teho. Tämän voi jakaa sitten useamman konvektorin kesken.
• Kysymys: Voiko LK 322 free cool unitin asentaa olemassa olevaan maalämpöpumppuun.
• Vastaus: Voi aivan hyvin. Tällöin maalämpöpumpun liuosputki katkaistaan sopivasta kohdasta ja asennetaan venttiiliyhdistelmä liuosputkien väliin. Tämän jälkeen maalämmön liuospiiri paineistetaan ja ilmataan ja on taas käyttökunnossa.
• Kysymys: pitääkö maakylmän putket, viilennyskonvektorit ja muut tarvittavat osat asentaa samalla kertaa kun LK 322 venttiiliyhdistelmä?
• Ei tarvitse. Asennat LK 322 venttiiliyhdistelmän sitten maalämpöpumpun asennuksen yhteydessä tai jälkikäteen, voit näistä riippumatta asentaa varsinaisen maakylmäpaketin ja sen puhallinkonvektorit milloin haluat. Venttiiliyhdistelmässä on sulkuventtiiilit, joista eteenpäin asennetaan varsinainen maakylmäputkisto, kiertovesipumppu jne. Sitten kun maakylmäjärjestelmä on kokonaisuudessaan asennettu, täytetään ja ilmataan se erikseen omista täyttö- ja ilmausyhteistä.

Tekniset tiedot:

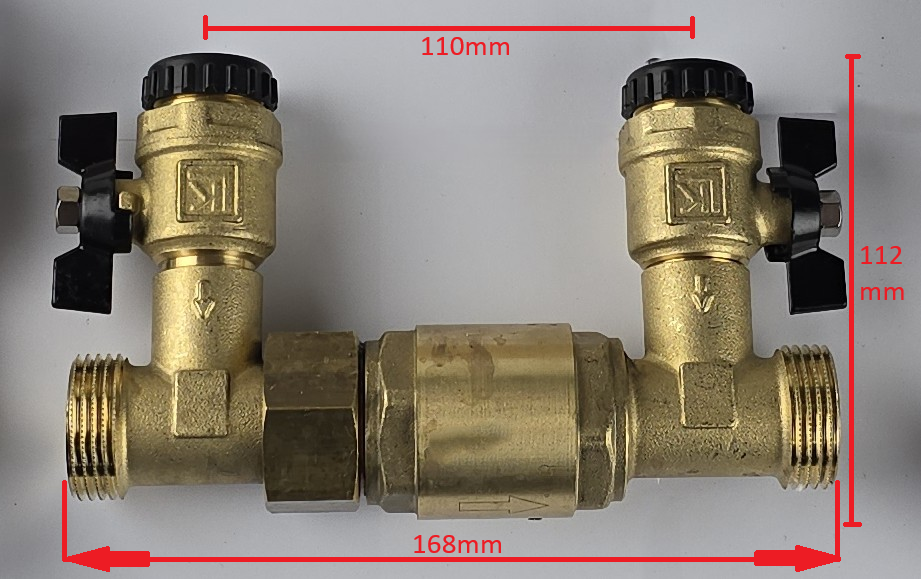

• Mitat: 168mm x 112mm x 45mm
• Keruupiirin liitännät: G 1" UK
• Viilennyspiirin liitännät: G 3/4" UK
• Kierrestandardi: G - ulkokierre
• Suurin sallittu käyttöpaine: 0,6 MPa (6 bar)
• Käyttölämpötila: Väh. -20 °C/enint. 80 °C
• KVS m3/H: 9,5
• Materiaali venttiilipesä: Messinki EN 12165 CW617N
• Materiaali tiivisteet: EPDM
